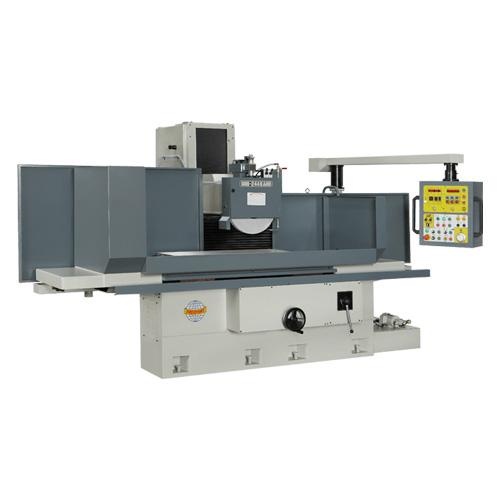

重切削動柱式精密平面磨床 2448~24160 AHD/PNC

型號 ID:2448~24160 AHD/PNC
本系列乃結構加強機型,結合NC電腦控制 + DC伺服馬達 + 電磁閥油壓負荷系統為整體性機電合一的規劃設計。加上集中化且簡單易學的控制面板,是適用於各式研磨切削的最佳工作效率機種。

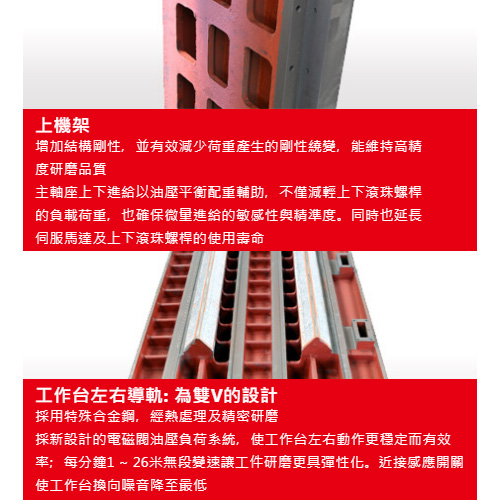

上機架: 改良式網狀雙層璧結構設計
● 增加結構剛性,並有效減少荷重產生的剛性繞變,能維持高精度研磨品質
● 主軸座上下進給以油壓平衡配重輔助,不僅減輕上下滾珠螺桿的負載荷重,也確保微量進給的敏感性與精準度。同時也延長伺服馬達及上下滾珠螺桿的使用壽命

工作台左右導軌: 為雙V的設計
● 採用特殊合金鋼,經熱處理及精密研磨
● 採新設計的電磁閥油壓負荷系統,使工作台左右動作更穩定而有效率;每分鐘1 ~ 26米無段變速讓工件研磨更具彈性化。近接感應開關使工作台換向噪音降至最低。

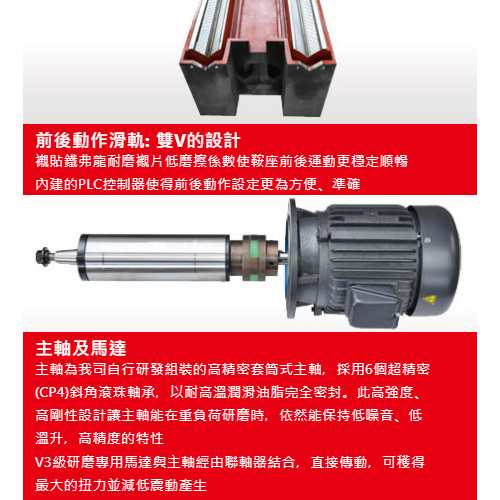

前後動作滑軌: 雙V的設計
● 襯貼鐵弗龍耐磨襯片低磨擦係數使鞍座前後運動更穩定順暢
● 內建的PLC控制器使得前後動作設定更為方便、準確

主軸及馬達
● 主軸為我司自行研發組裝的高精密套筒式主軸,採用6個超精密(CP4)斜角滾珠軸承,以耐高溫潤滑油脂完全密封。此高強度、高剛性設計讓主軸能在重負荷研磨時,依然能保持低噪音、低溫升,高精度的特性。
● V3級研磨專用馬達與主軸經由聯軸器結合,直接傳動,可穫得最大的扭力並減低震動產生

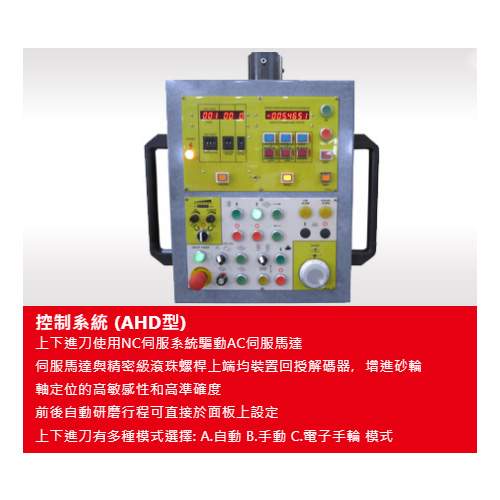

控制系統 (AHD型)
● 上下進刀使用NC伺服係統驅動DC伺服馬達
● 伺服馬達與精密級滾珠螺桿上端均裝置回授解碼器,增進砂輪軸定位的高敏感性和高準確度
● 前後自動研磨行程可直接於面板上設定
● 上下進刀有多種模式選擇: A.自動 B.手動 C.電子手輪 模式

控制系統 (PNC型)
● 上下進刀與前後進刀均以NC伺服係統驅動DC伺服馬達
● 面板附LED顯示器,即時且精確地以數值定位砂輪參考位置;多種研磨模式設定簡單方便,操作一目了然
● 前後自動研磨行程可直接於面板上設定
● 上下進刀有多種模式選擇: A.自動 B.手動 C.電子手輪 模式

潤滑係統
● 全自動油壓潤滑循環
