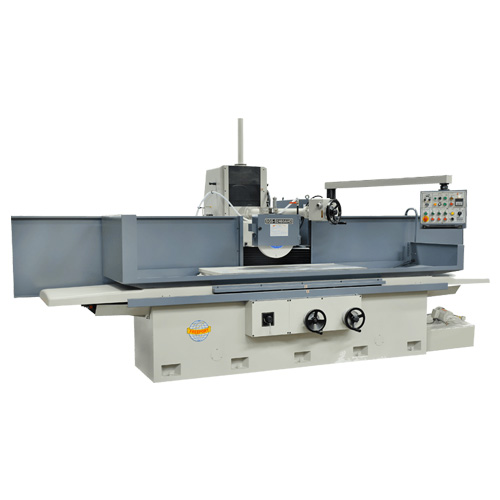

動柱式精密平面磨床 2040~S2460 AHR/AHD

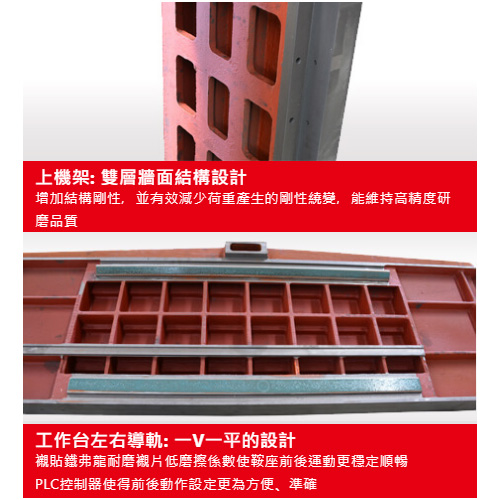

上機架: 雙層牆面結構設計
● 增加結構剛性，並有效減少荷重產生的剛性繞變，能維持高精度研磨品質

工作台左右導軌: 一V一平的設計
● 採用特殊合金鋼，經熱處理及精密研磨

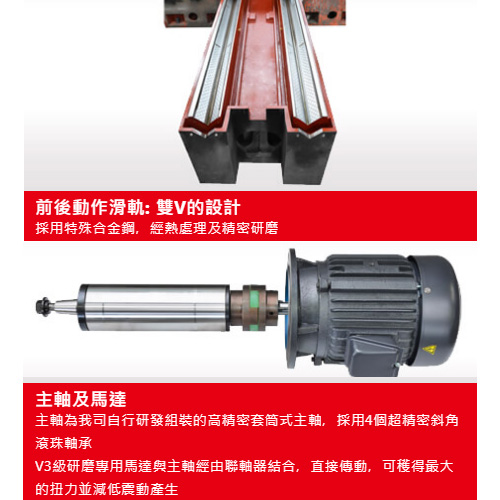

前後動作滑軌: 雙V的設計
● 前後動作滑軌: 雙V的設計
● PLC控制器使得前後動作設定更為方便、準確

主軸及馬達
● 主軸為我司自行研發組裝的高精密套筒式主軸，採用4個超精密斜角滾珠軸承
● V3級研磨專用馬達與主軸經由聯軸器結合，直接傳動，可穫得最大的扭力並減低震動產生

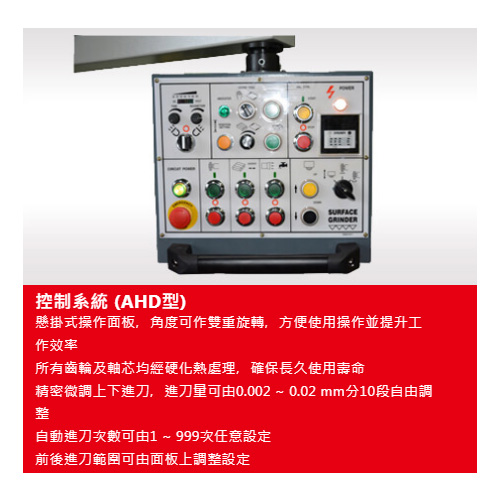

控制系統 (AHD型)
● 懸掛式操作面板，角度可作雙重旋轉，方便使用操作並提升工作效率
● 所以齒輪及軸芯均經硬化熱處理，確保長久使用壽命
● 精密微調上下進刀，進刀量可由0.002 ~ 0.02 mm分10段自由調整
● 自動進刀次數可由1 ~ 999次任意設定
● 前後進刀範圍可由面板上調整設定

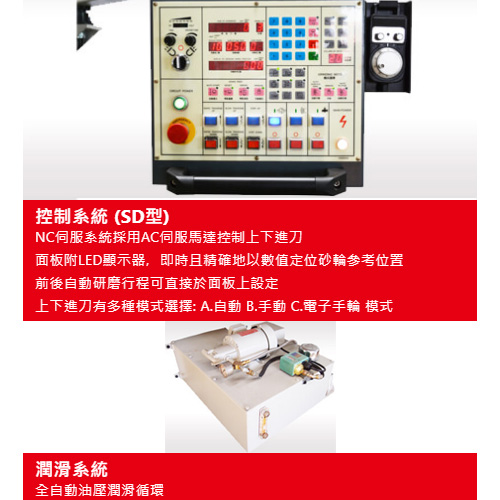

控制系統 (SD/PD型)
● NC伺服係統採用AC伺服馬達控制上下進刀
● 面板附LED顯示器，即時且精確地以數值定位砂輪參考位置
● 前後自動研磨行程可直接於面板上設定
● 上下進刀有多種模式選擇: A.自動 B.手動 C.電子手輪 模式

潤滑係統
● 全自動油壓潤滑循環
